□ M12 衔接口
□ 防护等级IP65
□ 单口网络传输速度最大支持2.5Gbps
□ 宽压输入9~32VDC
□ 支持I/O卡扩大
□ 支持4G/5G 多种网络传输
□ 无电扇宽温运行-40~60℃
| 一级分类 | 二级分类 | |
| 主系统 | ||
| CPU | Intel Core ?八 / 九代 Cor 插座式（LGA1151） | |
| 内存 | 双插槽设计 ，最高支持 64GB DDR4 | |
| 存储 | 1 x mSATA SSD 固态硬盘 1 x SATA 2.5 英寸可抽拉硬盘盒扩大 1 x M.2（NVMe）硬盘扩大 |
|
| 板载 GPU | 标配板载 Intel? UHD Graphics 630 | |
| 接口 | ||
| 网络接口 | 4 x 100/1000BASE-T(X)(M12) | |
| USB | 4 x USB3.0（M12） | |
| 串口 | 4 x（M12） ，可配 RS-232/422/485 ，隔离 | |
| I/O 扩大卡(可选) | 4 x CAN（M12） ，隔离 ，支持 NVRAM | |
| 显示接口 | 板载1 x VGA（可 。 | |
| 音频接口 | 1 x Mic in ，1 x Line out | |
| 扩大槽 | 1 x mini PCIe 插槽 ，支持 4G/WIFI/ mSATA 2 x M.2 插槽 ，支持 5G和NVME/SATA硬盘 |
|
| 电源 | ||
| 输入电压 | 9-32VDC | |
| 接入端子 | M12 4Pin衔接器 | |
| 功耗 | 主机功耗 <80W | |
| 机械结构 | ||
| 表壳 | 金属 | |
| 散热方式 | 天然冷却、无电扇 | |
| 防护等级 | IP40（主机） | |

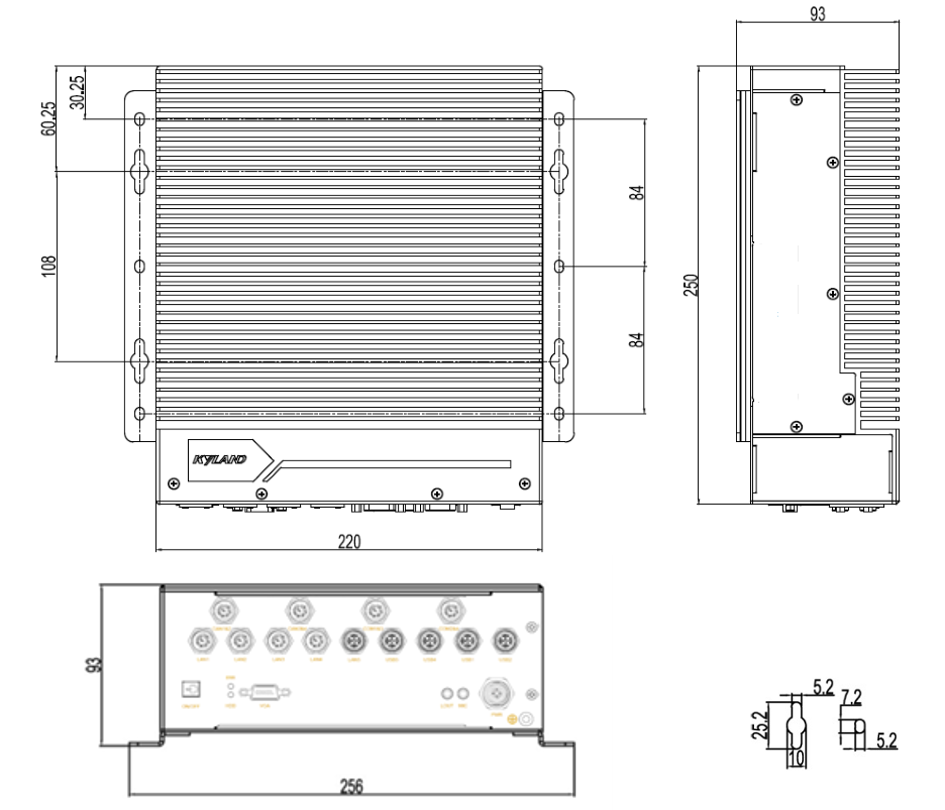

| 尺寸（mm） | 220 x 85 x 250（W x H x D） | |
| 整机沉量 | 10.5Kg | |
| 装置方式 | 平面固定装置 ，壁挂式装置 | |
| 环境 | ||
| 工作温度 | -40~60℃（主机） | |
| 存储温度 | -40~85℃ | |
| 湿度 | 5 ～ 95% 无凝露 | |
| 靠得住性 | EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5(Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV（line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m IEC61373 （振动和冲击） ±3g |
|
主机典型型号 |
注明 |
|
NewPre3101V-I7-8700T-M4D2W0-0502C04A |
I7-8700T 处置器 ，16GB 内存 ，512GB 硬盘 |
|
NewPre3101V-I7-8700T-M4D2W5-0502C04A |
I7-8700T 处置器 ，16GB 内存 ，512GB硬盘 , 支持 5G |
Kyland-NewPre3101V-Datasheet-CN
