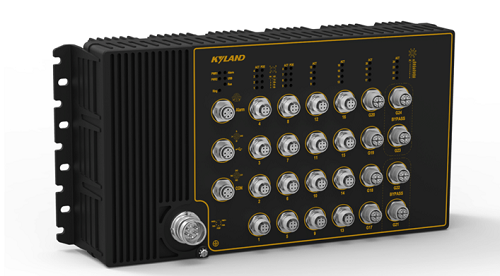

Aquam86/8124-KD系列是专为轨路交通畅业设计的二层、三层网管型工业以太网互换机，最大支持24个以太网接口，支持壁挂式装置方式，支持宽领域的可操作（-40℃~+70℃），满足EN50155、EN50121等轨路交通畅业尺度的要求。产品支持IP65高防护等级，满足设备对防尘防水机能的要求；支持M12接口大局，保障端口衔接的密封性和牢固性，尤其适合有强烈的振动和冲击的利用场景。Aquam86/8124-KD系列选取全国产化解决规划，是选取自主可控互换芯片，自主可控物理层芯片，自主可控CPU ，自主可控操作系统研造的一款国产自主可控车载以太网互换机。Aquam86/8124-KD系列互换机切合IEC62443-4-2工业网络安全尺度。
该系列最多支持24个以太网接口
支持Bypass职能
电源接口及端口衔接器型号支持M12
支持DRP和RSTP环网冗余；
切合EN50155和EN50121行业尺度要求,专为轨路交通利用设计
切合IEC62443-4-2工业网络安全尺度
防护等级IP65
全国产化解决规划
| 产品规格 | |
| 互换机职能 | 支持静态VLAN，PVLAN，不少于64个，编号领域1-4094 支持8K MAC地址表 支持端口流控 ，端口自适应 支持广播、组播、未知单播风暴抑造 支持静态和动态MAC地址和MAC地址老化 |
| 冗余技术 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP或Turbo Ring, 自愈功夫<50ms 支持链路聚合(LACP, IEEE802.3ad) 支持VRRP（三层互换机） |
| 路由技术 | 支持静态路由(仅合用三层互换机) 支持OSPF(仅合用三层互换机） 支持RIP (仅合用三层互换机) |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 支持PIM-SM, PIM-DM(仅合用三层互换机） 支持IGMP v2 (仅合用三层互换机) |
| 网络安全 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持对表部的RADIS Server转发身份认证信息 支持TACACS+ 支持单播MAC过滤 |
| 服务质量治理 | 支持ACL 支持基于端口和地址的数据流节造和限度 支持802.1p TOS/DiffServ, 支持SP, WRR队列调度 |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持通过网管系统远程批量配置 支持SNMP治理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, Trace route 支持通过FTP/SFTP/HTTP/HTTPs进行软件和配置的上传下载 支持端口镜像 支持LLDP和LLDP MIB（802.1ab） 支持数据包大幼可配(MTU) |
| 诊断技术 | 支持内部硬件自检 支持IP/MAC矛盾告警, 电源告警, 端口告警和环告警 支持日志职能, 需指定日志文件大幼 |
| IP治理 | 支持IPv4 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP 支持NAT（仅合用于三层互换机) |
| 时钟治理 | 支持SNTP client 支持NTP client |
| LED | PWR批示灯： 绿色常亮：电源输入正常； 灭：电源输入异常 RUN批示灯： 绿色常亮：系统异；蛟谄舳 绿色闪动：系统正常 Alarm批示灯： 红色常亮：系统故障 灭：系统正常 千兆/百兆接口批示灯： 绿色常亮：前面板端口衔接 绿色闪动：前面板端口罕见据收发 灭：前面板端口断开 |
| 机壳 | 金属 |
| 散热 | 无电扇 |
| 防护等级 | IP65 |

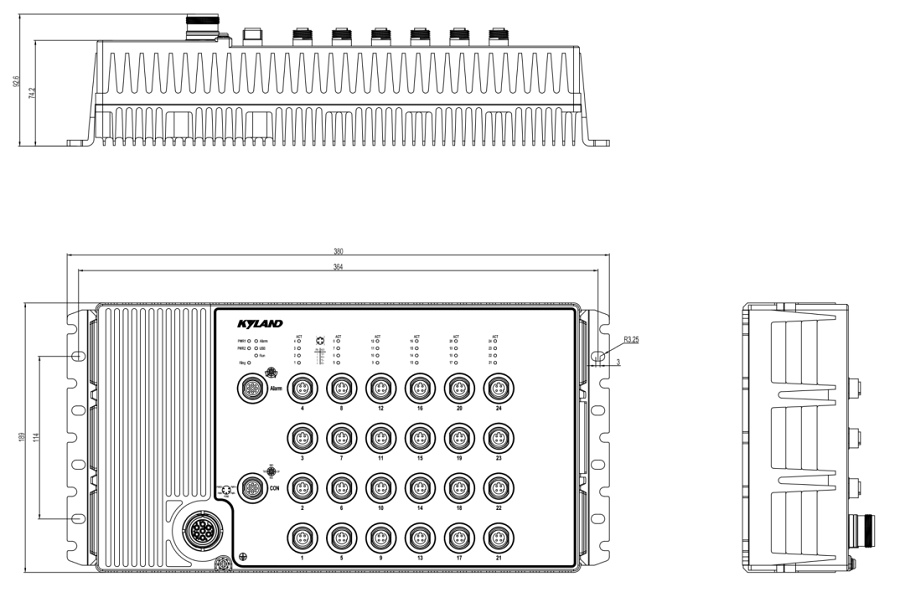

| 尺寸 （W×H×D） | 380mm*189mm*92.6mm |
| 沉量(Kg) | 5.5KG |
| 装置方式 | 壁挂装置 |
| 额定电压值 | 110VDC |
| 输入电压领域 | 77~137.5VDC |
| 工作温度 | -40°C to +70°C |
| 存储温度 | -40°C to +85°C |
| 功率 | 25W |
| 冗余电源 | 支持 |
| 电源端子类型 | M23 |
| 反接、过载； | 支持 |
推荐型号
| 产品型号 | 产品描述 |
|
Aquam8124-24T-H6-H6-KD |
全国产化二层壁挂式互换机，支持24个百兆M12电口，高压型号 |
|
Aquam8624-24T-H6-H6-KD |
全国产化三层壁挂式互换机，支持24个百兆M12电口，高压型号 |
可选附件
|
SAP编码 |
BBIN宝盈集团型号 |
类型 |
压线领域 |
出线直径 |
|
107100342 |
M23-5P-F-Crimp |
电源衔接器 |
16~11AWG |
11~13mm |
|
107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆网口衔接器 |
26~22AWG |
6~8mm |
|
107100245 |
M12-X-8P-M-Crimp |
千兆网口衔接器 |
26~24AWG |
6~7.5mm |
Kyland-Aquam8624_8124-KD-Datasheet-CN
