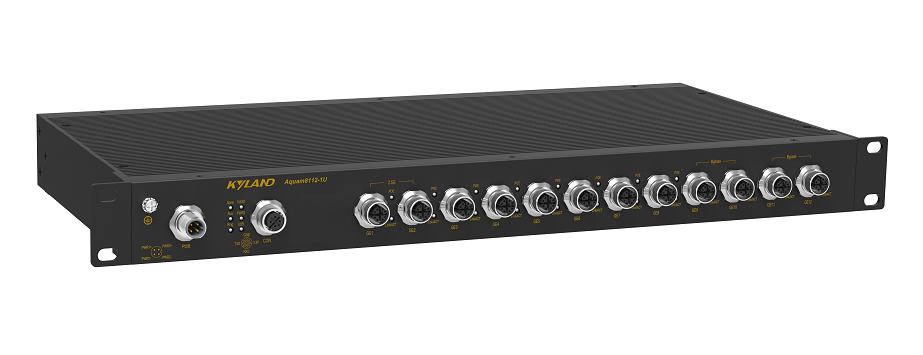

Aquam8112-1U别离是专为轨路交通畅业设计的二层网管型工业以太网互换机， 支持 12个千兆以太网接口，其中4 个为千兆Bypass端口，PoE型号可蕴含8个千兆或百兆PoE网口。产品为1U机架式装置，支持宽领域(-40~+70℃)的可操作温度，满足 EN50155、EN50121等轨路交通畅业尺度的要求。支持全端口 M12接口大局，保障端口衔接及整机的密封性和牢固性，尤其适合有强烈的振动和冲击的利用场景。Aquam8112-1U 以太网互换机支持用于 IP 地址自动分配的 DHCP 和谈及多种 DHCP option 选项，并且支持 DRP 和 RSTP 环网冗余和谈，能够矫捷组网，以满足铁路市场的需要。Aquam8112-1U系列互换机切合IEC62443-4-2工业网络安全尺度。
该系列最多支持12个千兆以太网接口
支持Bypass职能
电源接口及端口衔接器型号支持M12
支持DRP和RSTP环网冗余；
切合EN50155和EN50121行业尺度要求,专为轨路交通利用设计
切合IEC62443-4-2工业网络安全尺度
1U机架式装置
支持802.3af/at PoE供电，最大输出功率60W
| 软件职能 | |
| 支持和谈 | IEEE 802.3ab，用于千兆以太网 IEEE 802.3u,用于百兆以太网 IEEE 802.1Q，用于VLAN 象征 IEEE 802.1p，用于QoS服务等级 |
| 互换机职能 | 支持静态VLAN，不少于64个，编号领域1-4094 支持8K MAC地址表 环网自愈功夫不大于50ms QOS设置不少于6个队列 支持端口流控 ，端口自适应 支持广播、组播、未知单播风暴抑造 支持静态和动态MAC地址和MAC地址老化 |
| 时钟治理 | 支持SNTP client 支持NTP client |
| 冗余技术 | 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP，自愈功夫<50ms 支持链路聚合(LACP, IEEE802.3ad) |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 |
| 网络安全 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持对表部的RADIS Server转发身份认证信息 支持TACACS+ |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持通过网管系统远程批量配置 支持SNMP治理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, 支持通过FTP/TFTP/HTTP/HTTPs进行软件和配置的上传下载 支持端口镜像 支持LLDP和LLDP MIB（802.1ab） |
| 诊断技术 | 支持IP/MAC矛盾告警, 电源告警, 端口告警和环告警 支持日志职能 |
| IP治理 | 支持IPv4 支持DHCP server/option12 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP |
| 服务质量治理 | 支持ACL 支持基于端口和地址的数据流节造和限度 支持802.1p TOS/DiffServ, 支持SP, WRR队列调度 |
| 产品规格 | |
| LED | PWR批示灯： 绿色常亮：电源输入正常； 灭：电源输入异常 RUN批示灯： 绿色常亮：系统异；蛟谄舳 绿色闪动：系统正常 Alarm批示灯： 红色常亮：系统故障 灭：系统正常 千兆/百兆接口批示灯： 绿色常亮：前面板端口衔接 绿色闪动：前面板端口罕见据收发 灭：前面板端口断开 |
| 机壳 | 金属 |
| 散热 | 无电扇 |
| 防护等级 | IP40 |

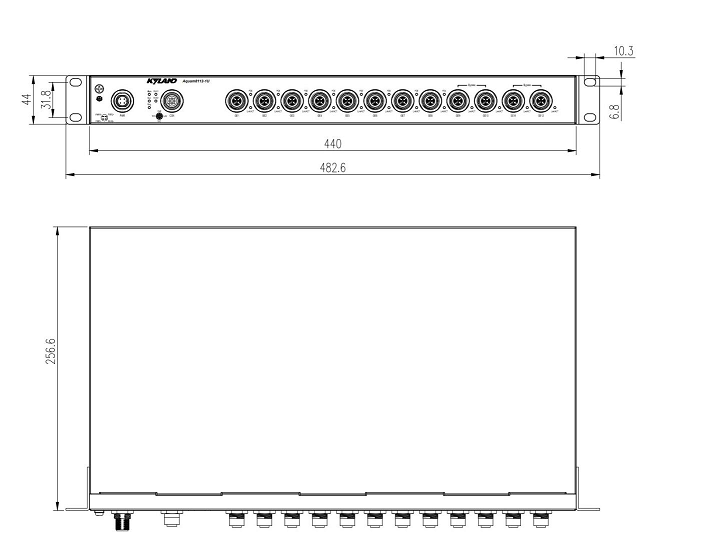

| 尺寸 （W×H×D） | 440mm x 44mm x 256.6.6mm |
| 沉量(Kg) | <4.27kg |
| 装置方式 | 1U机架装置 |
| 额定电压值 | 110VDC |
| 输入电压领域 | 77~137.5VDC |
| 功率 | 9.5W |
| 电源端子类型 | M12 |
| 冗余电源 | 支持 |
| 反接、过载； | 支持 |
| 行业尺度 | EMI: FCC CFR47 Part 15 EMS: EN50121 防火: EN45545-2 安全: EN62368-1 轨路交通：EN50155、EN50121-1、EN50121-4(pending) 机械: IEC61373 (振动和冲击)(pending) 防护等级: IP40 Based on EN 60529(pending) 危险资料: 2002/95/EG of the EU (RoHS) 网络安全: 切合IEC62443-4-2工业网络安全尺度 |
| 质保 | 保建期: 5年 |
| 环境 | 工作温度: -40°C to +70°C 存储温度: -40°C to +85°C 相对湿度: 5 to 95% (无凝露) |
产品选型
推荐型号
| 产品型号 | 产品描述 |
|
Aquam8112-1U-B-4GE8GP-H6-H6 |
二层1U机架式车载互换机，4个千兆Bypass M12以太网电口，8个千兆POE M12以太网电口，110VDC供电 |
|
Aquam8112-1U-B-12GE-H6-H6 |
二层1U机架式车载互换机，4个千兆Bypass M12以太网电口，8个千兆 M12以太网电口，110VDC供电 |
|
Aquam8112-1U-B-4GE8T-H6-H6 |
二层1U机架式车载互换机，4个千兆Bypass M12以太网电口，8个百兆 M12以太网电口，110VDC供电 |
可选配件
| SAP编码 |
BBIN宝盈集团型号 |
类型 |
压线领域 |
出线直径 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
电源衔接器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆网口衔接器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆网口衔接器 |
26~24AWG |
6~7.5mm |
