01 案例布景
热源站是城市供热节点的热源场所。
它的作用是凭据热网工况和分歧的前提，调节热源，向扰酌户系统分配热量以满足用户采暖需要，并凭据必要，进行集入彀量、检测供热热媒的参数和数量＝谠臁⒌鹘谏璞傅拿缆绞侨仍凑炯际跛桨纪沟某烈曛。由于热负荷拥有随出产工艺过程、季节和功夫变动的特点，只有选取自动调节能力使供热介质的数量和参数适利用户采暖必要，预防浪费。
通辽某热源站蕴含一套部署在监控室管网节造系统以及两个锅炉自身的节造系统。管网节造系统由一套幼型PLC及电气柜HMI组成，该电气柜HMI与幼型PLC掌管热源站整体工艺状态显示，并依照管网供水、回水侧温度、压力等参数，自动调节管网补水泵、循环水泵。此表，两个锅炉自身的PLC节造器以及HMI掌管本锅炉自身的节造调节。热源站的工程师暗示：“目前监控室的幼型PLC无法接入两个锅炉的节造器，导致监控室HMI无法实现监督锅炉数据，无法从监控室HMI节造锅炉，运行时工程师必要到三个处所别离监督、操作三个HMI，极不方便。”
此表，作为热源站运营方，燃气公司但愿可能采集到运行数据，蕴含管网数据以及锅炉状态数据，而管网节造系统的PLC无法接入两个锅炉的节造器以及热源站的电表和热表，若是要采集整个热源站数据则必要部署多个网关设备，耗费较大。
02 案例执行
若何可能解决城市热源站的痛点，BBIN宝盈集团科技打造全新以工业服务器为主题的节造系统规划，进行智慧升级。
该节造系统重要解决这些问题：
（1）提供一套统一操作怨鼐环境，该操作怨鼐 不仅能够实现对供热管网参数、设备的监督节造，还 能对两个锅炉进行状态监督和节能节造 ；
（2）提供汗青数据存储职能，可支持一个供暖 季的运行数据保留到本地 ；
（3）提供统一对表数据接口，将锅炉数据及热源站管网的设备状态数据以及管网参数数据表发给燃 气公司的边缘利用以及数据上云 ；为相识决这些问题，其沉点是要统一接入现场的数据，蕴含热源站管网的设备状态数据、锅炉数据以及热源站电表、热表数据。并基于整体的现场数据 ；
（4）进行统一的节能战术运算 ；
（5）提供统一的监督环境 ；
（6）提供统一的数据存储以及对表数据接口。

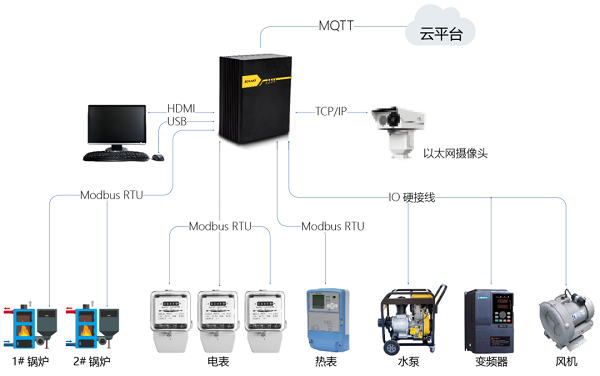

硬件系统架构图
该节造系统其表部接口蕴含：
1) 通过Modbus接入两个锅炉节造器、电表、热表 ；
2) 通过MQTT将现场数据表发客户云平台 ；
3) 通过远程I/O的方式衔接现场传感器及水泵、变频器、风机等设备，取代原监控室管网节造系统的幼型PLC ；
4) 表接一套显示屏及鼠标键盘提供了操作怨鼐人机交互环境。
工业服务器预装具备高实时虚构化个性的Intewell-H工业互联网边缘操作系统，提供了若干个实时系统可用于执行虚构PLC节造工作以及一个非实时系统可用于执行SCADA工作和边缘推算工作。

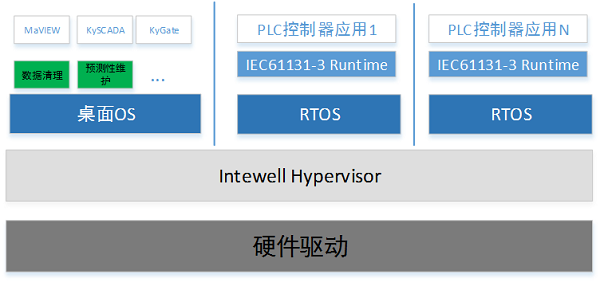

软件系统架构图
工业服务器的虚构PLC齐全代替监控室的原幼型PLC，通过远程IO系统，实现管网设备的节造、传感器数据采集职能。同时，虚构PLC接入两个锅炉节造器、热源站的电表以及热表，在虚构PLC内运行热源站的气象节能以及功夫节能算法，并下发给锅炉节造器实现对锅炉的节能调节。
BBIN宝盈集团科技提供齐全自主研发的、切合IEC61131-3规范的工业节造编程平台MaVIEW，以支持工程人员对进行虚构PLC节造编程。MaVIEW支持常见的IEC61131-3编程说话，支持图形化拖拽式编程，支持对工业服务器进行虚构化配置。
Intewell-H的非实时系统预装KySCADA利用，通过KySCADA的数据库整合整个热源站节造系统蕴含管网设备数据、锅炉数据以及电表热表数据，统一了数据的存储和接见接口。
Intewell-H提供了盛开的编程生态。非实时系统支持常见的Windows/Linux，提供支持C/C++的针对操作系统的开发软件以支持用户深度开发利用，KySCADA数据库提供了数据读写的API，支持客户基于利用必要开发数据算帐、预测性守护等边缘推算利用。
工业服务器提供了丰硕的接口和和谈。集成常见的Modbus RTU，Modbus TCP, CANopen，EtherCAT, MQTT等和谈，轻松对接现场各类专用设备。非实时系统提供了KyGate和谈网关软件，将KySCADA数据库的数据通过KyGate实现与客户云平台对接。
03 效益分析
1) 节能 早年每个锅炉自己的节能战术单独设置，且锅炉的节能战术无法与管网的水泵等设备实现综合自动节造。我们将锅炉节造器数据与管网设备参数统一接入到一个虚构PLC，成立统一的节能战术，能够凭据环境温度以及所处功夫段，自动调节锅炉点火温度以及水泵频率，实现实季节能。
2) 解放人力 提供了统一的人机监控界面，工程师无需跑三地操作三个HMI。
3) 远程监督 由工业服务器统一采集了锅炉房整体工艺的参数状态以及锅炉节造器的参数状态，提供了统一数据库接口，实现按需将采集数据统一上云，运营方可远程对该幼区热源站的运行状态进行监督以及运营计量。
04 案例总结
该项目结合了燃气公司的节能理想，成立了一种以工业服务器为主题的节造系统，是行业内首家实现实季节造、人机交互、边缘推算、物联上云于一体的落地案例。
选取一台工业服务器代替了传统热源站规划的PLC节造器，SCADA服务器，操作怨鼐工控机，工程师站工控机，边缘推算工控机,边缘网关多台设备，能够给热源站节造系统搭建带来更低的设备采购成本、更少监控系统占地面积、更短的工程施工周期。这一全新的节造系统规划将引领行业内多多供热企业向智能化升级。
