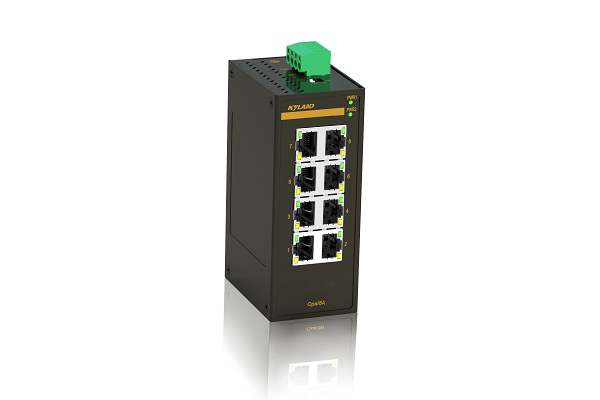

Opal8A非网管互换机是专为工业自动化节造领域设计的产品。Opal8A支持8个百兆电口。设备顶部的拨码开关可用于节造广播风暴抑造职能和QoS职能的开启和关关。IP30防护等级的金属表壳，可选的窄温（-10 - 60℃）和宽温（-40 - 75℃）型号，支持QoS职能，满足了分歧工业利用要求，有效地分配网络带宽，越发合理地利用网络资源以及确保了恶劣工业环境中急剧和靠得住的数据传输。
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3x (流控) IEEE 802.1p (优先级) |
| 互换属性 | 优先级队列 8 MAC表 16K 包缓冲区 4Mbit 包转发率 1.2Mpps 互换延长 <10μs |
| 接口 | 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯: PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口) |
| 拨码开关 | 开启/关关广播风暴抑造职能 开启/关关QoS职能 |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 <4.6W 过载； 支持 反接； 支持 冗余； 支持 |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP30 尺寸 46mm×115mm×68mm(W×H×D) 沉量 0.25Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -10℃～+60℃(Opal8A-E) -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 4388295h 保建期 5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 UL61010, Class I Div 2 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge)PowerPort:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 | 工作温度 |
| Opal8A-8T-LV-LV | 8×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 | -40℃～75℃ |
| Opal8A-E-8T-LV-LV | 8×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 | -10℃～60℃ |
选购配件
|
配件型号 |
配件注明 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-Opal8A-Datasheet-CN Kyland-Opal8A-硬件装置手册-V10-CN
