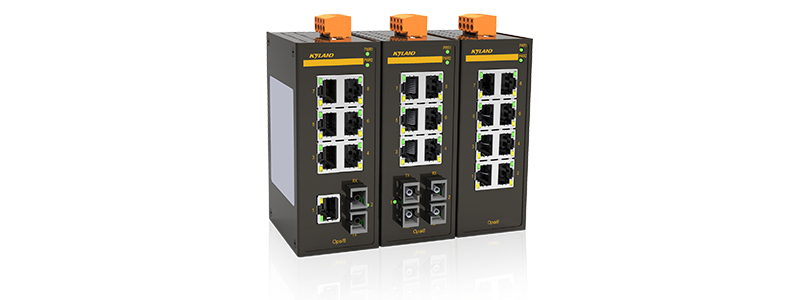

Opal8非网管互换机是专为工业自动化节造领域设计的产品。Opal8支持2个百兆光电可选接口和6个百兆RJ45电口。设备顶部的拨码开关可用于节造广播风暴抑造职能的开启和关关。Opal8支持SC/ST/SFP百兆光口类型， IP30防护等级的金属表壳，可选的窄温（-10 - 60℃）和宽温（-40 - 75℃）型号，满足了分歧工业利用要求，以及确保了恶劣工业环境中急剧和靠得住的数据传输。
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
| 互换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 1.2Mpps 互换延长 <10μs |
| 接口 | 百兆端口 100Base-FX,单/多模SC/ST任选; 100Base-X, SFP接口 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯: PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 拨码开关 | 开启/关关广播风暴抑造职能 |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 <4.6W 过载 ； 支持 反接 ； 支持 冗余 ； 支持 |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP30 尺寸 46mm×115mm×68mm(W×H×D) 沉量 0.3Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -10℃～+60℃(Opal8-E) -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 5030000h 保建期 5年 |
| 认证 | CE, FCC,UL61010, Class I Div 2, IECEx,ATEX Zone 2,Ex ec IIC T4 Gc |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±1kV/DM;±2kV/CM; Data Port: ±2kV IEC61000-4-5(Surge)Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
Opal8-Ports-Connector-PS1-PS2 Opal8-E-Ports-Connector-PS1-PS2 |
|
代码界说 |
代码选型 |
|
N/A:宽温 E:窄温 |
工作温度-40℃-75℃ 工作温度-10℃-60℃ |
|
Ports:端口 |
8T=8X10/100Base-T(X)电口 1S7T=1X100Base-FX,单模光口;7X10/100Base-T(X) RJ45电口 1M7T=1X100Base-FX,多模光口;7X10/100Base-T(X) RJ45电口 1SFP7T=1X100Base-X,SFP接口;7X10/100Base-T(X) RJ45电口 2S6T=2X100Base-FX,单模光口;6X10/100Base-T(X) RJ45电口 2M6T=2X100Base-FX,多模光口;6X10/100Base-T(X) RJ45电口 2SFP6T=2X100Base-X,SFP接口;6X10/100Base-T(X) RJ45电口 以上所有型号均有EMC加强型产品（EMC可达4级尺度） |
|
Connector:百兆光口参数（仅合用于带有1S/1M/2S/2M端口的型号） |
SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
|
PS1-PS2:冗余电源输入 |
LV-LV=12-48VDC/18-30VAC,冗余输入 |
选购配件
|
配件型号 |
配件注明 |
|
百兆SFP？ |
参考工业级百兆SFP？檠」罕 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Opal5&Opal8-硬件装置手册-V14 Kyland-Opal8-Datasheet-CN
