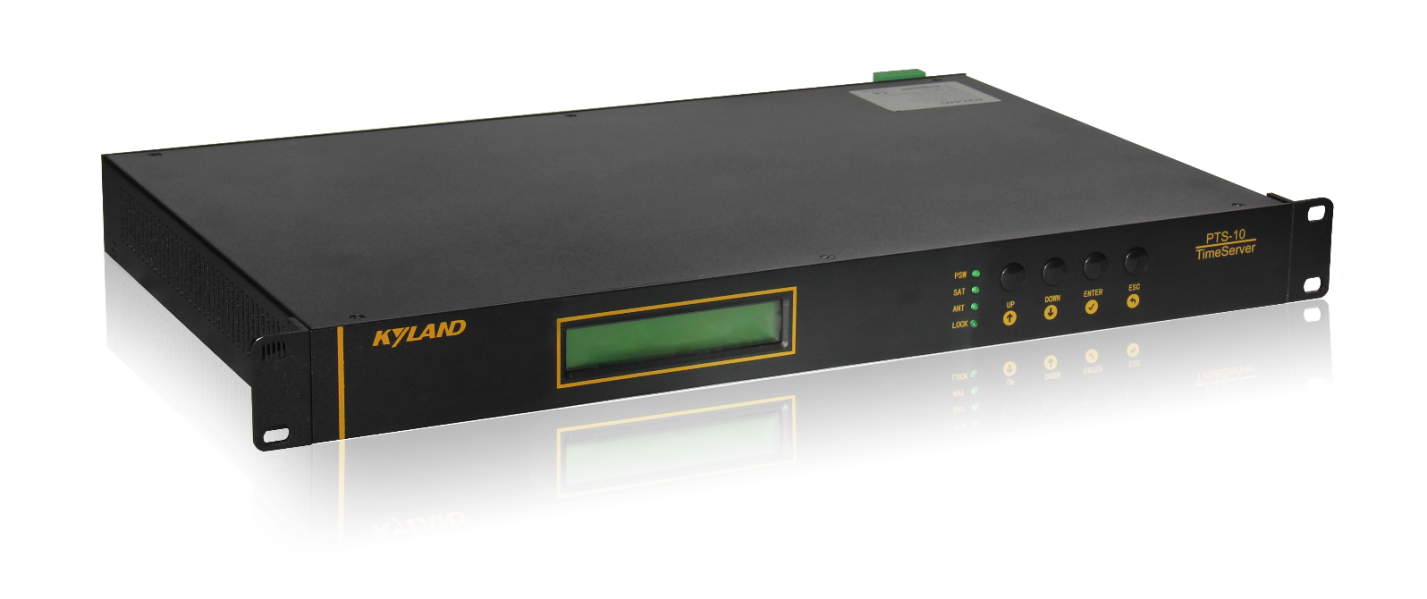

PTS-10精确功夫同步装置是一款为工业领域提供的纳秒级高精度功夫同步服务的机架式多职能时钟服务器。该服务器支持北斗/GPS/GLONASS单卫星绝对功夫基及IEEE1588(PTP)和IRIG-B地面基定功夫源的自动跟踪和锁定，凭据多源功夫算法可提供世界互备多路功夫源选择逻辑及切换利用职能。
PTS-10支持IEEE1588(PTPv2)/NTP/SNTP网络功夫同步授时信号，支持脉冲/IRIG-B码/串行TOD功夫报文/静态空接点等多种输出信号以满足分歧业业的功夫同步需要。
PTS-10时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟工作状态治理及监督职能，也可产生功夫触发信号(IEC61850/GOOSE等)满足行业时钟工作状态的监督和治理需要。
PTS-10时钟服务器支持WEB/SNMP远程系统治理和配置模式。
| 产品规格 | |
| 功夫源输入接口 | 卫星功夫源 SAT-1：BNC接口(5V DC) 地面功夫源1 ETH0/ETH1：PTPv2(IEEE1588) 地面功夫源2 FI1 (ST-850nm MM) + FI2 (ST-850nm MM) |
| 守机遇能 | 宽温晶振(TCXO) ＜55us/1h 恒温晶振(OCXO) ＜6us/24h |
| 网络端口 | 网口类型1 2*100M 以太网电口 网口类型2 2*100/1000M C/F(LC) 光电复用端口 |
| 机能参数 | NTP/SNTP 标配以太网口 ±50μs 扩大以太网口 ±10ms PTPv2(IEEE1588) 标配以太网口 ±50ns 脉冲信号 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs 空接点 ±3μs IRIG-B 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs 互换 ±20μs 串行报文 RS232 ±5ms RS485 ±5ms |
| 面板批示灯 | 电源状态批示灯：PSW 常亮：正常上电 常灭：断电 卫星状态批示灯：SAT 常亮：接管卫星数量≥4颗 常灭：接管卫星数量＜4颗 天线状态批示灯：ANT 常亮：天线状态正常 常灭：天线状态异常 锁定状态批示灯：LOCK 闪动：LOCK状态(1次/秒)/守时状态(1次/3秒) 常灭：时钟未锁定/守时 |
| 面板按键 | UP 光标向左移/向前翻页 DOWN 光标向右移/向后翻页 ENTER 进入下级菜单/确认操作 ESC 返回上级菜单/取缔操作 |
| 电源及告警 | 输入电压 110-220VAC/DC(85~264V AC/85~300V DC) 电压数量 单电源 接入端子 5-pin凤凰端子 守护接口 1路RDB9/RJ45接口 电源告警 1路凤凰端子？统９丶痰缙婢诘 状态告警 1路凤凰端子？统９丶痰缙婢诘 |
| 机械结构 | 装置方式 尺度1U19英寸机架式装置 设备尺寸 W x H x D：483x 45x280mm 表壳材质 金属材质 设备净沉 2.5kg 电磁兼容 IV尺度 散热方式 天然冷却无电扇 |
| 环境 | 工作温度 -20℃~+70℃ 存储温度 -30℃~+80℃ 湿度 5%~95%，无凝固 |
| 质保 | 均匀无故障运行功夫 50000hrs 保建期 5年 |
| 认证 | CE认证 |
| 行业尺度 | DL/T 1100.1-2018 电力系统功夫同步系统第一部门：技术规范 GB/T 2423.3-2006 电工电子产品环境试验(idt IEC60062-2-78 2001) GB/T 60107-2000 (idt EIA/TIA-232-E) GB/T 11014-1989 平衡电压数字接口电路的电气个性(eqv EIA RS-422A) GB/T 11287-2000 继电器部门(ide IEC 60255-21-1：1988) GB/T 13279-2002 远动终端设备 GB/T 14537-1993 量度继电器和 ；ぷ爸玫某寤饔肱鲎彩匝(idt IEC 60255-21-2：1988) GB/T 17626.3-1998 电磁兼容试验和丈量技术静电放电抗扰度试验 GB/T 17623.4-1998 电磁兼容试验和丈量技术射频电磁场抗扰度试验 GB/T 17626.4-1998 电磁兼容试验和丈量技术电急剧瞬变脉冲群抗扰度试验 GB/T 17626.5-1998 电磁兼容试验和丈量技术浪涌(冲击)抗滋扰度试验 GB/T 17626.8-1998 电磁兼容试验和丈量技术工频磁场抗滋扰度试验 GB/T 17626.9-1998 电磁兼容试验和丈量技术脉冲磁场抗滋扰度试验 GB/T 17626.10-1998 电磁兼容试验和丈量技术阻尼震荡磁场抗滋扰度试验 GB/T 17626.12-1998 电磁兼容试验和丈量技术震荡抗滋扰度试验 GB/T 19391-2003 全球定位系统(GPS)术语及界说 |

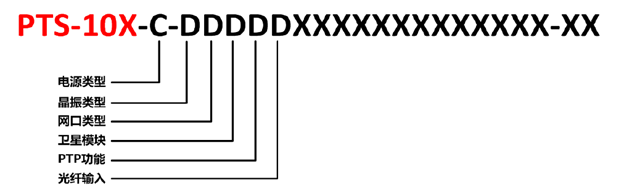

设备选型
推荐型号
| 产品型号 | 电源类型 | 晶振类型 | 网口类型 | 卫星？ | PTP职能 | 光纤输入 |
| PTS-10X-1-11210XXXXXXXXXXXXX-XX |
110-220VAC/DC 单电源 |
宽温晶振 (TCXO)＜55μs/1h |
2*100M 以太网电口 |
双？，可别离独立配置GPS/BDS |
PTPv2职能 ETH0/ETH1网口支持 |
N/A |
根基配置描述
| 类型 | P/N号 | 描述 |
| 电源类型-C | 1 | 110-220VAC/DC 单电源 |
| 晶振类型-D | 1 | 宽温晶振 (TCXO)＜55μs/1h |
| 3 | 恒温晶振 (OCXO)＜6μs/24h | |
| 网口类型-D | 1 | 2*100M 以太网电口 |
| 6 | 2*100/1000M C/F(LC) 光电复用端口 | |
| 卫星？-D | 1 | GPS |
| 2 | GPS/BDS 双？ | |
| 3 | GPS/GLN 双？(定造型号) | |
| PTP职能-D | 1 |
PTPv2职能(ETH0/ETH1网口支持) |
| 光纤输入-D | 0 | N/A |
| 1 |
FI1 (ST-850nm MM)+ FI2 (ST-850nm MM) |
输出板卡(可选项)
|
类型 |
P/N号 |
描述 |
|
脉冲信号输出板卡 |
PTS-10X-OUT-PPS-TTL-TB |
8通路端子电平脉冲信号输出板卡 |
|
PTS-10X-OUT-PPS-485-TB |
8通路端子RS485差分脉冲信号输出板卡 |
|
|
PTS-10X-OUT-CONTACT-TB |
8通路端子秒脉冲/分脉冲空接点输出板卡 |
|
|
IRIG-B信号输出板卡 |
PTS-10X-OUT-IRIG-TTL-TB |
8通路端子电平直流B码信号输出板卡 |
|
PTS-10X-OUT-IRIG-850-FO |
6通路光纤ST-850nm直流B码信号输出板卡 |
|
|
PTS-10X-OUT-IRIG-485-TB |
8通路端子RS485差分B码信号输出板卡 |
|
|
串行信号输出板卡 |
PTS-10X-OUT-TOD-485-TB |
8通路端子RS485串行TOD信号输出板卡 |
软件职能
|
类型 |
P/N号 |
描述 |
|
软件职能 |
PTS-10X-S11 |
WEB + SNMP（默认） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 描述 | 注明 | 物料编码 | 物料描述 | 注明 |
| PTS-10X-1-11210XXXXXXXXXXXXX-XX | 单卫星通路，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
配件包注明
| 时钟配件包 | 蕴含配件 | ||
| 物料描述 | 注明 | 数量 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
配件注明
| 类型 | 物料描述 | 注明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定造，如需使用请联系公司) |
| 设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
选型订购(模板)
|
订购信息 |
描述 |
|
根基配置： PTS-10X-1-26200XXXXXXXXXXXXX-XX |
PTS-10功夫同步服务器1台(尺度1U19英寸机箱)含LCD液晶显示屏，GPS/BDS双模卫星接管？1个，恒温晶振(OCXO≤12us/12h) 1个，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时职能，不含SFP？)，时钟支持电源及失步告警，85-264V AC/DC单电源？。 |
|
输出板卡： PTS-10X-OUT-PPS-TTL-TB PTS-10X-OUT-IRIG-850-FO |
8通路端子电平脉冲信号输出板卡*1块 6通路光纤ST-850nm直流B码信号输出板卡*1块 |
|
软件配置： PTS-10X-S10 |
WEB远程配置治理软件职能 |
|
天线配置： PTS-ANT-GPS-BDS-50-BNC*1 PTS-ANT-LIGHTING*1 |
GPS/BDS双模卫星天线(50米线缆含蘑菇头)*1套 天线及设备防雷器*1个 |
