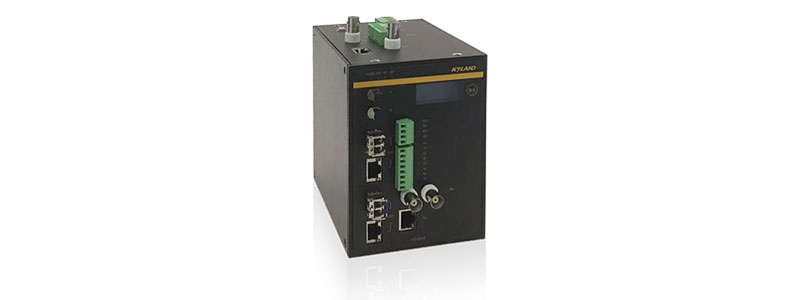

PTS-DR200精确功夫同步装置是一款为工业领域提供的纳秒级功夫服务的导轨式多职能时钟服务器 。该服务器支持北斗/GPS/GLONASS双卫星绝对功夫基准及IEEE1588(PTP)和IRIG-B地面基定功夫源的自动跟踪和锁定 。内置多源功夫算法可提供世界互备多路功夫源选择及切换逻辑利用职能 。
PTS-DR200支持IEEE1588(PTPv2)/NTP/SNTP网络功夫同步授时信号，支持PPS/PPM/PPH/IRIG-B码/串行TOD功夫报文/静态空接点等多种输出信号以满足分歧业业的功夫同步需要 。
PTS-DR200时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟工作状态治理及监督职能，也可产生功夫触发信号(IEC61850/GOOSE等)满足行业时钟工作状态的监督和治理需要 。
PTS-DR200时钟服务器支持WEB/SNMP远程系统治理和配置模式 。
| 产品职能 | |
| 功夫源选择 | 卫星功夫源 SAT-1：5V DC BNC 北斗/GPS/GLONASS卫星系统 地面功夫源1 ETH0/ETH1：PTPv2(IEEE1588) 地面功夫源2 FI1 (ST-850nm MM) + FI2 (BNC) |
| 功夫同步职能 | 支持PTPv2 支持PTP Grandmaster模式 支持PTP Slave模式 支持PTP BC模式 支持IRIG-B直流输出（体式B000~B007，支持TTL电和善差分电平及光信号输出） 支持IRIG-B互换输出(体式B120~B127) 支持TOD串行功夫编码输出(RS232/RS485接口方式, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行编码等) 支持NTP/SNTP服务职能 |
| 功夫信号转换 | IRIG-B到PTP、NTP、和TOD的转换 PTP到NTP、IRIG-B和TOD的转换 |
| 功夫治理 | 提供定时刻的GOOSE颁布满足功夫触发职能 提供GOOSE订阅职能满足功夫丈量治理职能 提供IEC61850 MMS，IEC60870-5-104，DNP 3.0 等多种和谈功夫状态治理和谈 |
| 设备治理 | 支持SNMP v1/v2c及v3职能，无TRAP 支持WEB配置治理职能 |
| 产品规格 | |
| 卫星接管器 | 接管通路： 72通路卫星接管？ GPS L1 C/A, GLONASS L1, 北斗(BDS) B1 活络度：跟踪-167dBm，捕获-160dBm |
| 输入接口 | 卫星天线输入：5V DC, BNC接口 TTL信号输入：1路BNC接口, IRIG-B信号 光信号输入：1路多模850nm波长的ST接口，IRIG-B信号 |
| 网络接口 | 接口大局： 2路100/1000M 独立隔离网络端口 支持RJ45接口或100M SFP或1000M SFP PTP v2信号： 支持主钟，从钟及天堑钟模式 E2E, P2P 802.3, IPv4 NTP/SNTP信号： NTP/SNTP服务端模式 |
| 输出接口 | TTL(BNC)信号输出：2路BNC接口，IRIG-B或PPS信号 TTL(凤凰端子)信号输出：4路凤凰端子接口，IRIG-B 或 PPS信号 光信号输出：1路多模850nm波长的ST接口，IRIG-B或PPS信号 串行TOD输出：1路RJ45接口，RS232或RS485模式（RS232需定造），支持1PPS+TOD，NMEA-RMC, NMEA-ZDA, DL/T1100.1等多种串行功夫编码 IRIG-B互换输出：2路凤凰端子接口，IRIG-B互换输出信号，峰峰值3~12V和调造比3:1~6:1软件可设置 空接点输出：2路凤凰端子接口，最大300VDC, 10mA, PPS或 PPM信号 |
| 告警接口 | 告警继电器：1路？统９丶痰缙鞲婢诘，凤凰端子， 250 VAC Max，3 A Max |
| 守护接口 | 守护口：1路RS232模式的RJ45接口 |
| 显示操作接口 | LCD屏：显示当前日期和功夫 |
| LED灯 | 系统告警批示灯:ALARM 功夫锁定批示灯: LOCK 天线状态批示灯: ANT 卫星定位模式批示灯: FIX |
| 电源 | 输入电压： 110-220VAC/DC(85-264VAC/85-300VDC) 24VDC(18-36VDC) 接入端子：3-pin凤凰端子 功率：<20W |

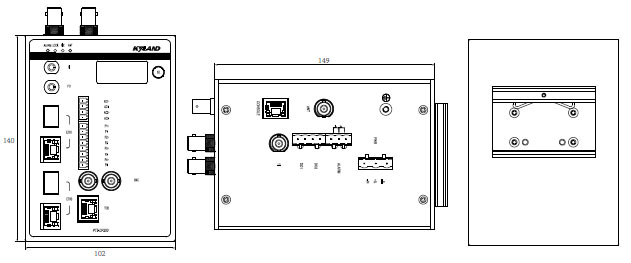

| 机械结构 | 表壳：金属材质 散热方式：天然冷却，无电扇 尺寸(WxHxD)：102mm × 140mm × 149mm 沉量：<2Kg |
| 环境 | 工作温度：-20°C～+70°C 贮存温度：-30°C～+80°C 相对湿度：5～95%无凝露 |
| 质保 | 保建期：5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 产品机能指标 | |
| PPS | 光纤±60ns TTL电平±60ns RS485差分电平±0.5?s 空接点±3?s |
| IRIG-B | 光纤±60ns TTL电平±60ns RS485差分电平±0.5?s 互换±20?s |
| TOD | RS232±5ms（RS232需定造） RS485±5ms |
| 1PPS+TOD | ±60ns |
| NTP | ±50?s |
| PTP | ±50ns |
设备选型
推荐型号
| 产品型号 | 电源类型 | 晶振类型 | 卫星？ | PTP职能 | 光纤接口 |
| PTS-DR200-7-1111 |
110-220VAC/DC 单电源 |
宽温晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可配置 |
PTPv2职能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-7-3111 |
110-220VAC/DC 单电源 |
恒温晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可配置 |
PTPv2职能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-1111 |
24VDC 单电源 |
宽温晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可配置 |
PTPv2职能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-3111 |
24VDC 单电源 |
恒温晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可配置 |
PTPv2职能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
根基配置描述
| 类型 | P/N号 | 描述 |
| 电源类型-C | 7 | 110-220VAC/DC 单电源 |
| 5 | 24VDC 单电源 | |
| 晶振类型-D | 1 | 宽温晶振(TCXO) ＜55μs/1h |
| 3 | 恒温晶振(OCXO) ＜6μs/24h | |
| 卫星？-D | 1 | GPS/BDS/GLN可配置 |
| PTP职能-D | 1 | PTPv2职能 (ETH0/ETH1网口支持) |
| 光纤接口-D | 0 | N/A |
| 1 | FI (ST-850nm MM)+ FO(ST-850nm MM) |
软件职能
|
类型 |
P/N号 |
描述 |
|
|
PTS-DR200-S1 |
WEB + SNMP（默认） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 描述 | 注明 | 物料编码 | 物料描述 | 注明 |
| PTS-DR200-7-1111 | 单卫星通路，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-DR200-7-3111 | 单卫星通路，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-DR200-5-1111 | 单卫星通路，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-DR200-5-3111 | 单卫星通路，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
配件包注明
| 时钟配件包 | 蕴含配件 | ||
| 物料描述 | 注明 | 数量 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
配件注明
| 类型 | 物料描述 | 注明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定造，如需使用请联系公司) |
| 设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
选型订购(模板)
|
订购信息 |
描述 |
|
根基配置：PTS-DR200-7-1111 |
PTS-DR200功夫同步服务器1台(导轨式)，GPS/BDS/GLN卫星接管？1个，宽温晶振 TCXO 1个，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时职能及PTPv2网络精确功夫同步授时职能)，12路PPX/IRIG-B(AC/DC)/串行功夫编码/静态空接点等信号输出接口，时钟支持电源及失步告警，85-264V AC/DC单电源？ 。 |
|
软件配置：PTS-DR200-S1 |
WEB+SNMP远程配置治理软件职能 |
|
天线配置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-LIGHTING*1 PTS-ANT-MOUNT-BASE*1 |
GPS单模卫星天线(50米线缆含蘑菇头)1套 天线及设备防雷器*1个 底座式蘑菇头装置支架*1个 |
Kyland-PTS-DR200-Datasheet-CN PTS-DR200 时钟服务器-设备操作手册 R7 PTS-DR200 时钟服务器-SNMP MIB手册 R7
