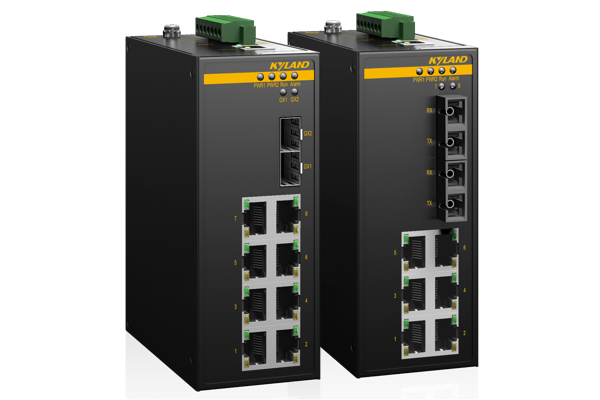

SICOM3000A-LITE系列是低功耗二层卡轨式治理型工业以太网互换机，支持2个100/1000M SFP接口+8个百兆电口，或2个100Base-FX接口+6个百兆电口，12/24/48V电压输入 。SICOM3000A-LITE支持DT-Ring和谈族(自愈功夫<50ms)，DRP/DHP（自愈功夫<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等丰硕的二层软件个性，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件 。SICOM3000A-LITE拥有IP40防护的金属表壳，极端环境温度适应能力及优良的EMC电磁兼容机能，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力 。产品可宽泛利用于工厂自动化，交通，石油石化等工业领域 。

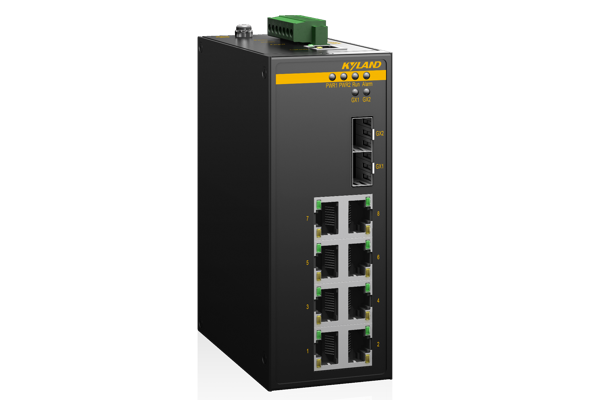

支持2个100Base-X, 1000Base-X SFP接口，8个百兆电口

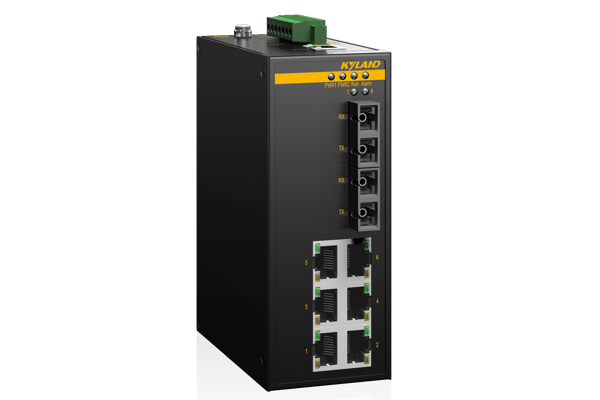

支持2个100Base-FX接口，6个百兆电口
支持冗余和谈：DT-Ring(自愈功夫<50ms)，DRP/DHP（自愈功夫<20ms），STP/RSTP/MSTP
支持安全技术：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用户分级，端口隔离，IP Source Guard
支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件
支持DDM
IP40防护等级
| 软件职能 | |
| 互换职能 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口风暴抑造 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族，自愈功夫<50ms 支持DRP/DHP,自愈功夫<20ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口隔离 支持IP Source Guard |
| 服务质量治理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR队列调度 支持ACL |
| 工业和谈 | 支持EtherNet/IP 支持Modbus/TCP |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中治理 支持FTP/TFTP/HTTP方式软件升级 支持FTP/TFTP/HTTP方式配置文件上传下载 支持电源告警, IP/MAC矛盾告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接管光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP治理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟治理 | 支持SNTP Client 支持NTP Client 支持时区和夏令时配置 |
| 路由 | 支持静态路由 |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 互换属性 | 优先级队列 8 VLAN数 4094 VLAN ID 1～4093 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 背板带宽 24Gbps 包转发率 4.2Mpps (2GX8T) 1.2Mpps (2SM6T) 互换延长 <5μs 超长帧长度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 百兆端口 100Base-FX, 单/多模,SC接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 7芯5.08mm间距插入式端子, 250VAC/220VDC Max, 2A Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT, Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 12-48VDC 接入端子 7芯5.08mm间距插入式端子 功率 <5W 过载； 支持 反接； 支持 冗余； 支持 |

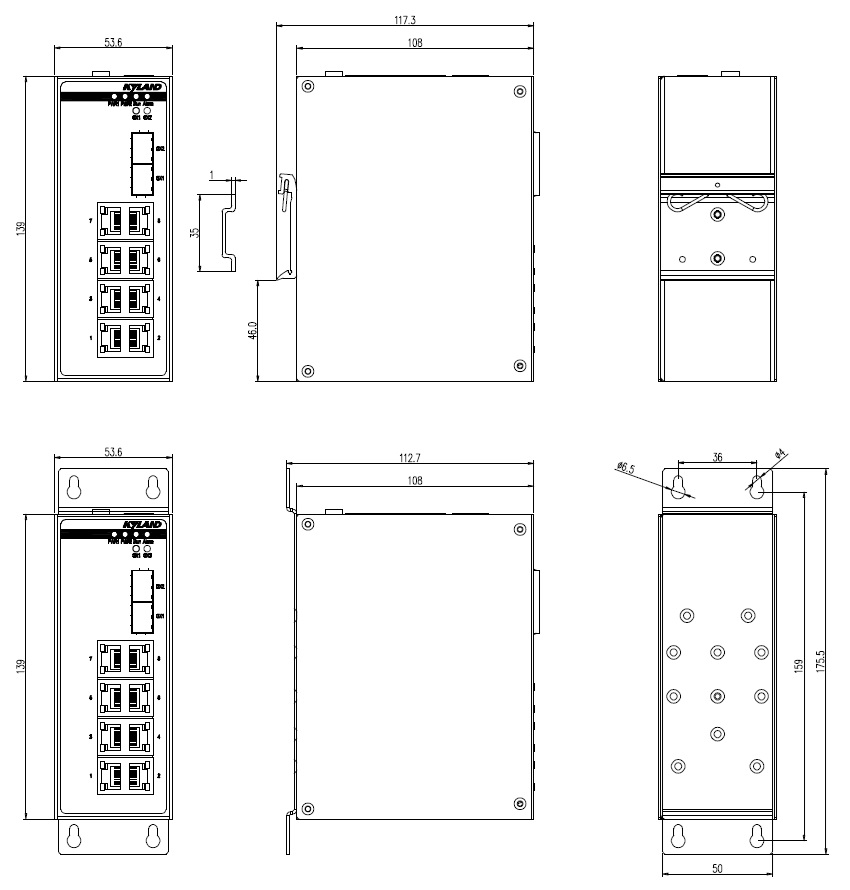

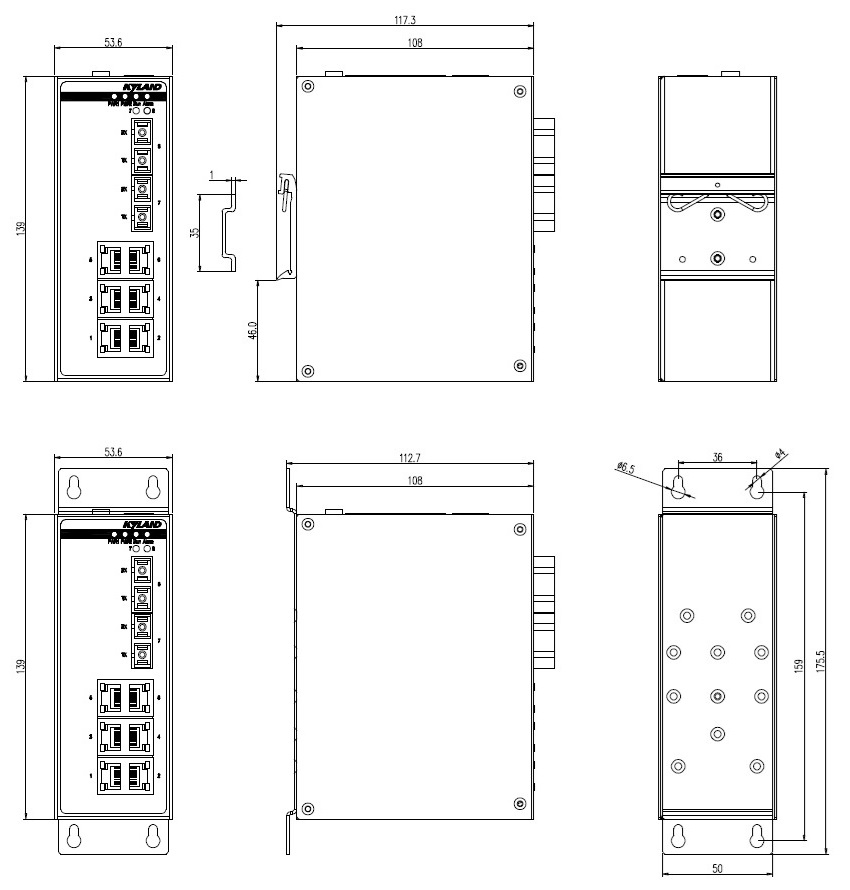

| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 53.6mm×139mm×108mm (W×H×D) 沉量 0.4Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 2671696h 保建期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
SICOM3000A-LITE-2GX8T-LV-LV |
2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000A-LITE-2S6T-SC40-LV-LV |
2×100Base-FX, 单模光口, SC接头, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000A-LITE-2M6T-SC05-LV-LV |
2×100Base-FX, 多模光口, SC接头, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
选购配件
|
配件型号 |
配件注明 |
|
SFP？ |
参考工业级SFP？檠」罕 |
|
DT-BGAZ-15 |
壁挂装置板，编码：109990804 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
RJ45/DB9-2M |
串口网管线，RJ45/DB9，2米，编码：111030019 |
Kyland-SICOM3000A-LITE-Datasheet-CN
