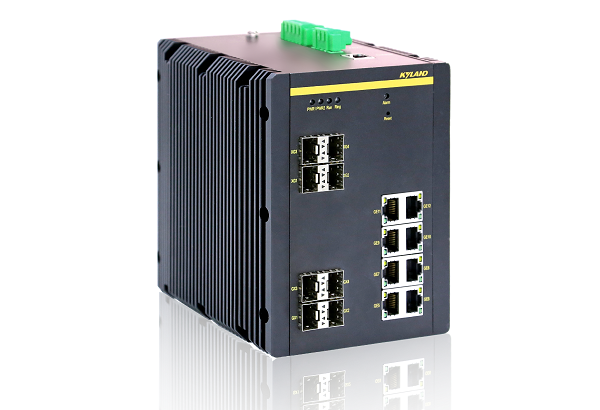

SICOM6416G是针对工业通讯系统需要设计的三层网管型卡轨式工业以太网互换机，端口配置方式：（1）4个万兆接口+8个千兆光口+4个千兆以太网电口；（2）4个万兆接口+4个千兆光口+8个千兆以太网电口。SICOM6416G支持端口、VLAN、组播、QoS、急剧冗余环等丰硕的二层软件个性，支持静态路由、RIP、OSPF等三层职能。万兆光口支持强造为2.5G端口，用于高速公路，工业自动化等场所与2.5G设备对接。同时支持基于NAT的IP转换，支持基于硬件的1588对时，对时精度可达±100ns，支持DDM光功率检测的职能，并支持Console、Telnet、Web多种治理方式以及基于SNMP的网管软件。该产品机身幼巧，工作温度达-40℃~75℃，防护等级IP40，建设抗高强振动的卡轨座，可宽泛利用在各个行业的严格恶劣的利用场景中。
| 软件职能 | |
| 互换职能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入方向限速 支持广播风暴抑造 支持静态MAC 支持静态ARP，代理ARP |
| 冗余技术 | 支持基于IEC62439-6尺度的DRP/DHP, 自愈功夫<20ms，且与网络规模无关 支持DT-Ring和谈族, 自愈功夫<50ms 支持STP/RSTP/MSTP 支持VRRP |
| 组播技术 | 支持IGMP-snooping 支持GMRP |
| 路由技术 | 支持静态路由 支持RIPv1/v2 支持OSFPv2 支持IGMP 支持PIM-SM, PIM-DM |
| 安全技术 | 支持用户权限分级 支持IEEE 802.1x 支持HTTPs/SSL 支持SSH 支持本地RADIUS server和远程RADIUS server 支持TACACS+ 支持端口隔离 支持单播MAC过滤 支持IP source guard |
| 服务质量治理 | 支持ACL 支持基于端口和和谈的数据流节造和限速 支持802.1p TOS/DiffServ优先级 支持优先级沉象征 支持队列流量监管 支持端口、队列整形 支持SP, WRR队列调度 |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMP v1/v2c/v3, 支持DES和AES加密，可通过Kyvision集中治理 支持通过FTP/TFTP/HTTP/HTTPs进行软件升级和配置的上传下载 支持IP/MAC矛盾告警, 电源告警, CPU/内存利用率告警，端口link告警，端口流量告警，端口丢包率及CRC告警，环告警，接管及发送光功率告警 支持RMON（统计组，汗青组，告警组，事务组） 支持Syslog，可本地保留或上传至日志服务器 支持端口镜像和远程镜像端口 支持LLDP和LLDP MIB（802.1ab） 支持内部硬件自检 支持DDM光功率检测职能 支持MTU配置 支持Ping, Trace route |
| IP治理 | 支持IPv4 支持IPv6 支持DHCP server 支持DHCP snooping 支持DHCP relay/option 82 支持DHCP option 61 支持DHCP Client 支持DNS 支持NAT |
| 时钟治理 | 支持SNTP client 支持NTP client 支持PTPv2，对时精度±100ns 支持时区和夏时造配置 |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 互换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1-4093 组播组数 1K 路由表 4K MAC表 32K 包缓冲区 32Mbit 包转发率 155Mpps |
| 接口 | 万兆端口 10GBase-X, SFP+接口 千兆端口 1000Base-X, SFP接口；10/100/1000Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm间距插入式端子, 250VAC/220VDC Max, 2A Max |
| 状态批示灯 | 运行批示灯：Run 告警批示灯：Alarm 环批示灯：Ring 电源批示灯：PWR1，PWR2 接口批示灯：Link，ACT |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC), 48VDC(36-72VDC), 24VDC(18-36VDC) 接入端子 3芯7.62mm间距插入式端子 (HV), 5芯5.08mm间距插入式端子 (L1/L3) 功率 <28.5W (HV), <26.7W (L1), <23W (L3) 过载； 支持 反接； 支持 冗余； 支持 |

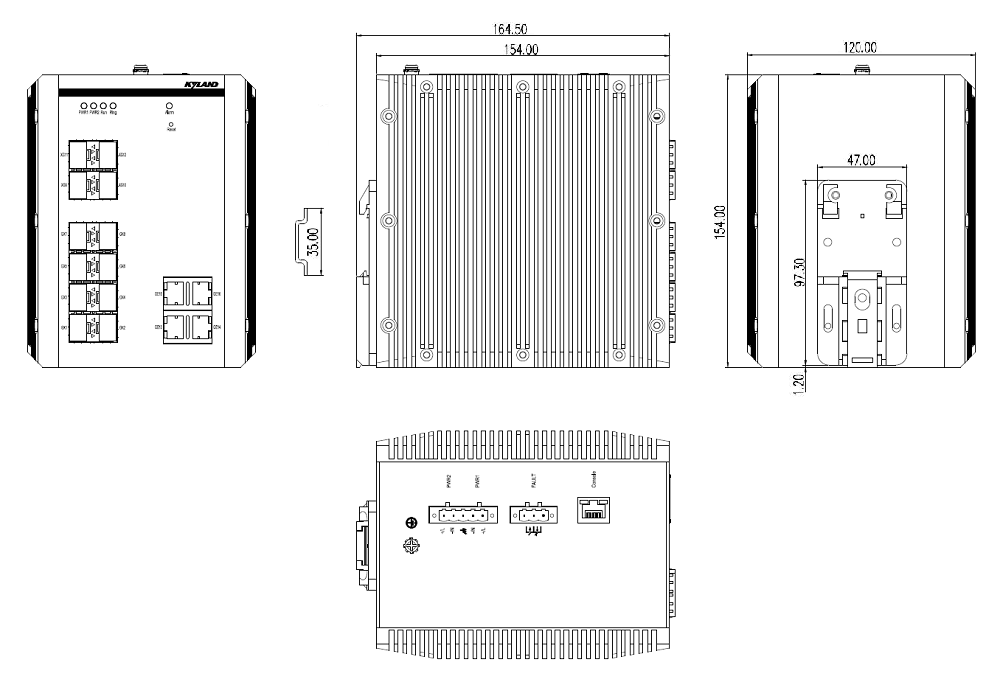

| 机械结构 | 表壳 金属材质 散热方式 天然冷却，无电扇 防护等级 IP40 尺寸 120mm×154mm×154mm(W×H×D) 沉量＜3kg 装置方式 卡轨式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF >300000h 保建期 5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121 IEC61850-3, IEEE1613 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m，1.4GHz-2.1GHz：10V/m，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脉冲磁场) 300A/m 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 |
| SICOM6416G-4X4GX8GE-L1-L1 | 4×10GBase-X SFP+接口；4×1000Base-X SFP接口；8×10/100/1000Base-T(X) RJ45电口 | 48VDC(36-72VDC) 冗余电源 |
| SICOM6416G-4X4GX8GE-L3-L3 | 4×10GBase-X SFP+接口；4×1000Base-X SFP接口；8×10/100/1000Base-T(X) RJ45电口 | 24VDC(18-36VDC) 冗余电源 |
| SICOM6416G-4X4GX8GE-HV | 4×10GBase-X SFP+接口；4×1000Base-X SFP接口；8×10/100/1000Base-T(X) RJ45电口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 单电源 |
| SICOM6416G-4X8GX4GE-L1-L1 | 4×10GBase-X SFP+接口；8×1000Base-X SFP接口；4×10/100/1000Base-T(X) RJ45电口 | 48VDC(36-72VDC) 冗余电源 |
| SICOM6416G-4X8GX4GE-L3-L3 | 4×10GBase-X SFP+接口；8×1000Base-X SFP接口；4×10/100/1000Base-T(X) RJ45电口 | 24VDC(18-36VDC) 冗余电源 |
| SICOM6416G-4X8GX4GE-HV | 4×10GBase-X SFP+接口；8×1000Base-X SFP接口；4×10/100/1000Base-T(X) RJ45电口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 单电源 |
选购配件
|
配件型号 |
配件注明 |
|
千兆SFP ？ |
参考工业级千兆SFP ？檠」罕 |
|
万兆SFP+ ？ |
参考工业级万兆SFP+ ？檠」罕 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
